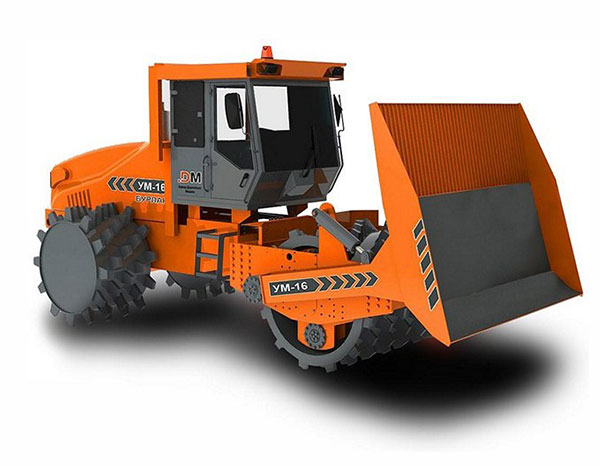

Машина создана Рыбинским Заводом "Дорожных машин" на базе мощного грунтового катка DM62, высокие тяговые характеристики и установка переднего отвала позволяют машине выполнить функции, как уплотнителя, так и бульдозера, и выполнять работы по уплотнению, перемещению, планированию твердых бытовых и промышленных отходов.
Гидростатический привод уплотнителя обеспечивает повышенную топливную экономичнсть. Уплотнитель оснащен пневматической системой для обеспечения периодической очистки теплообменников от засорения. Открытая конструкция кулачковых вальцов и наличие межкулачковых скребков обеспечивают эффективную очистку полотна вальца. Насосная станция агрегатирована аксиально-поршневыми гидронасосами и раздаточным редуктором отечественных производителей.
С целью обеспечения эффективного охлаждения рабочей жидкости гидропривода радиатор охлаждения вынесен отдельно и оснащен автономным вентилятором продува. Конструктивно обеспечена возможность изменять направления вращения вентилятора, c целью выдува из ячеек элементов засорения.
В гидросистеме машины установлены два бака: бак системы привода хода и бак системы поворота и управления отвалом. Это позволяет снизить затраты на приобретение гидравлического масла, т.к. в бак гидроконтура управления поворотом и отвалом заливается сравнительно не дорогое индустриальное масло И-40.
В гидроконтуре управления отвалом и поворотом установлены шестеренные насосы отечественного производства.
С целью снижения температуры нагрева гидравлического масла в рабочих контурах установлены тонкостенные металлические трубы.
Для исключения ослабления резьбовых соединений фитингов рукавов высокого давления применен резьбовой герметик-фиксатор.
Ресурс двигателя установленные ТУ производителя - 6000 м.ч.
Ресурс гидронасосов и гидромоторов установленные ТУ производителя – 5000 м.ч.
Двигатель: | |
Модель | ЯМЗ238 |
Тип | дизельный |
Мощность, кВт (л.с.) | 221/300 |
Расход топлива при рабочей операции, л/час | 17,83 |
Технические характеристики: УМ-16 «Бурлак»
Масса эксплуатационная, т 19,0
Трансмиссия гидрообъемная
Количество вальцев, передняя/задняя ось, шт 1/2
Диаметр вальцев, мм 1300
Высота кулачков, мм 200
Скорость, максимальная (вперед/назад), км/ч 0...5,0/0...5,0
Ширина уплотняемой полосы 3222
Коэффициент уплотнения, кг/м3 700...950
Удельное давление на грунт, кг/см2 145,44
Клиренс, мм 780
Тяговое усилие, т 22,1
Габаритные размеры (длина с отвалом-длина без отвала-ширина без отвала-высота), 7826-7104-3222-3400 мм
База, 3900 мм
Емкость топливного бака, 500 л
Бульдозерное оборудование (ширина-высота-высота с решеткой), мм 3225-1475-2470
Бульдозерное оборудование прямое (базовое)
