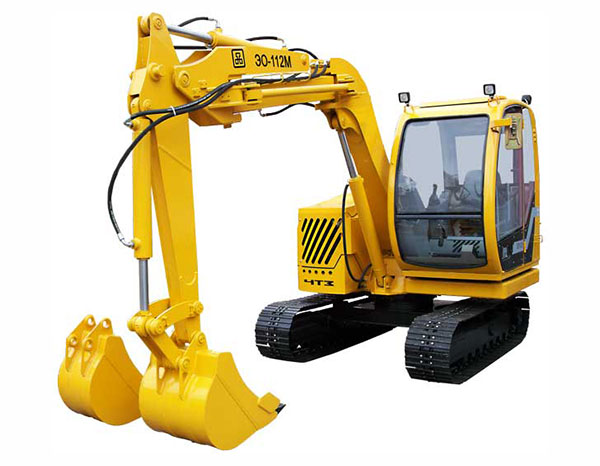

Первый российский малогабаритный гусеничный экскаватор.
Современная компактная машина, способная производить землеройные работы на ограниченных площадках и в стесненных условиях, характерных для мегаполисов. Особенностью конструкции является возможность смещения плоскости копания до 950 мм, что позволяет копать вплотную к фундаментам зданий и в местах, недоступных для экскаваторов с рабочим оборудованием обычного типа.
Гусеничная ходовая часть обеспечивает высокую проходимость и устойчивость при работе. Компактная платформа позволяет работать при боковых ограничениях пространства (в котлованах, у стен зданий). Комплектация стрелой со смещением плоскости копания даёт возможность копать в труднодоступных местах (вплотную к фундаментам и пр.)
Модель | DEUTZ TD2009L04 |
Изготовитель | DEUTZ - Германия |
Тип | Рядный |
Число цилиндров | 4 |
Мощность эксплуатационная, кВт(лс) | 50(68) |
Обороты коленвала, об/мин, номинальные | 2200 |
Напряжение бортовой сети, V | 12 |
Масса эксплуатационная (без отвала), кг, не более | 5500 |
Управление | механо-гидравлическое |
Привод хода | гидростатический |
Скорость максимальная, км/ч | 2,0 |
Максимальный преодолеваемый подъем, град, не менее | 22 |
Тип гусеницы | металлическая |
Ширина башмака, мм | 450/400 |
Среднее удельное давление, кг/см | 0,34 |
Привод платформы
Привод поворота платформы | гидростатический |
Частота вращения поворотной платформы, об/мин, не менее | 9 |
Гидравлическая система
Тип | система с открытой циркуляцией |
Рабочий объем насосов, см. куб./об | 26,7+5 |
Максимальное рабочее давление в системе, МПа | 25 |
Емкость гидравлического бака, л | 130 |
Рабочее оборудование
Обратная лопата с механизмом перекоса стрелы. | |
Радиус копания максимаьный, мм | 5670 |
Глубина копания максимальная, мм | 3620 |
Высота выгрузки максимальная, мм | 4600 |
Наибольшее смещение плоскости копания относительно оси платформы, мм | 950 |
Ковши
Тип ковша | Вместимость, м.куб. |
Стандартный | 0,18 |
Узкий | 0,13 |
Увеличенный (основной) | 0,20 |
Длина с рабочим оборудованием в транспортном положении, мм |
5300 |
Длина по гусеницам, мм | 2500 |
Ширина по гусеницам, мм | 2000 |
Высота по крыше кабины не более, мм | 2650 |
