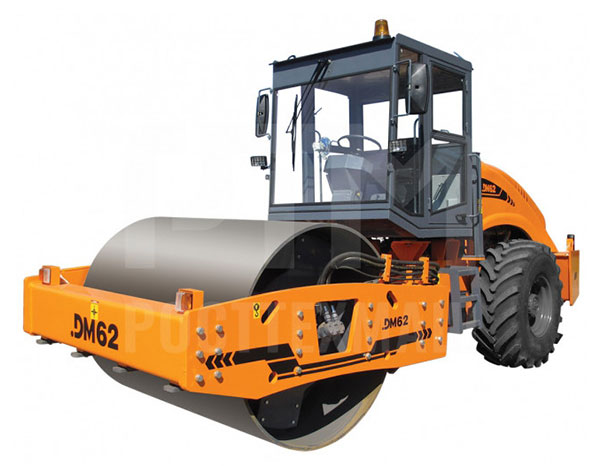

Рабочее место и кабина с достаточной степенью остекления обеспечивают комфорт при работе оператора катка. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов для контроля над их показаниями.
Каток прост в управлении и обслуживании. Рычаг управления ходом катка оснащен системой блокирования запуска двигателя при расположении рычага в положении, отличном от нейтрального, во избежание начала движения катка при запуске двигателя. Электровключение вибратора вибрационного вальца предотвращает работу последнего на нерекомендуемых режимах частоты вибрации.
Капот «аллигаторного» типа обеспечивает удобство проведения ежесменного профилактического обслуживания (легкий доступ к точкам смазки, фильтрам, элементам гидропривода и т.п.) и ремонта катка.
Технические характеристики
|
Масса катка, конструктивная, т
|
13,5
|
|
Масса эксплуатационная, т
|
14
|
|
Нагрузка на переднюю ось, т
|
8.2
|
|
Нагрузка на заднюю ось, т
|
5.3
|
|
Диаметр вальца, мм
|
1550
|
|
Ширина уплотняемой полосы, мм
|
2130
|
|
Статическая линейная нагрузка вальца, Н/см
|
328
|
|
Частота вращения вала вибровозбудителя, Гц
|
30
|
|
Вынуждающая сила, кН
|
170/230
|
|
Рабочая скорость / транспортная скорость, км/ч
|
0..5.5 / 0..11
|
|
Минимальный радиус поворота не более, мм
|
6300
|
|
Преодолеваемый подъем на уплотненном покрытии не менее, %
|
20
|
|
Трансмиссия
|
гидростатическая
|
|
Двигатель
|
ЯМЗ-236
|
|
Номинальная мощность, кВт (л.с.)
|
132 (180)
|
|
Частота вращения вала, об/мин
|
2100
|
|
Удельный расход топлива, л/час
|
24,2
|
|
Габаритные размеры (длина/ширина/высота)
|
6147/2419/3190
|
|
База, мм
|
3200
|
