Т10М (базовая модель)

Эксплуатационная мощность
180Л.С.

Частота вращения номинальная
1500ОБ/МИН

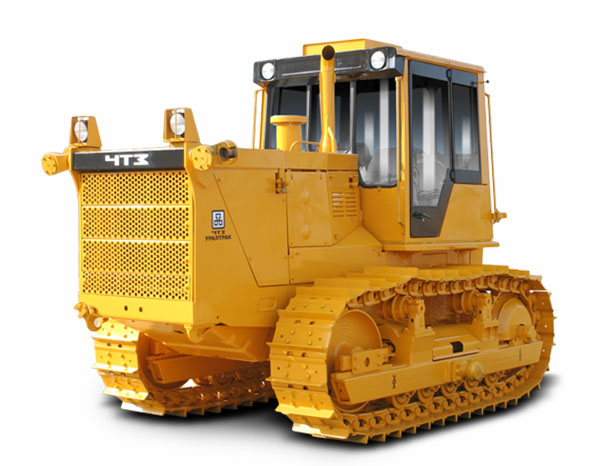

Трактор Т10М - собирательное обозначение семейства промышленных гусеничных тракторов тягового класса 10 общего и специального назначения. В настоящие время выпускается около 80 модификаций и комплектаций тракторов, предназначенных для эксплуатации во всех климатических зонах и выполнению различных работ по бульдозированию и рыхлению грунтов, подъему, перемещению и укладке труб, а также выполнению технологических операций в агрегате с навесным и прицепным орудиями.

Производство тракторов семейства Т10М начато с июля 2003 года. Тракторы нового семейства - это результат работы Челябинского тракторного завода по повышению качества, технического уровня, надежности и унификации своих предшественников - тракторов Т-170М1 и Т-10.02. Объем накопленных технических решений, реализованных в производстве, позволил перейти на выпуск более совершенного трактора Т10М. Базовой моделью этого семейства является трактор Т10М.0000.

Двигатель

Модель	ЯМЗ 236НЕ2-51
Тип двигателя	Дизельный, с турбонаддувом, с охлаждением наддувочного воздуха, многотопливный
Эксплуатационная мощность, кВт (л.с.)	132 (180) при 1500 об/мин
Соответствие нормам выбросов	Evro 2
Удельный расход топлива при эксплуатационной мощности, г/кВт (г/л.с.ч)	не более 223 (164)
Количество цилиндров	6
Рабочий объем, л	11.5

Трансмиссия

Применение трансмиссии двух типов: гидромеханической и усовершенствованной механической позволяют потребителю сделать выбор в зависимости от конкретных условий и требований.

Гидромеханическая трансмиссия (индекс "0")

Обеспечивает автоматическое бесступенчатое регулирование тягового усилия и скорости в зависимости от тягового сопротивления.

Гидротрансформатор	трехколесный одноступенчатый
Коробка передач	планетарная, трехступенчатая, реверсивная с переключением под нагрузкой
Фрикционы	многодисковые, постоянно замкнутые, сухого трения, с гидросервированным выключением
Тормоза	ленточные, сухого трения
Главная передача	коническая с круговым зубом
Бортовые редукторы	двухступенчатые

Максимальные тяговые усилия и скорости движения холостого хода базовой модели (Т10.0000)

Передача	вперед		назад
Передача	скорость, км/ч	тяговое усилие, кН	скорость, км/ч
I	3,61	151	4,48
II	6,40	142	7,94
III	10,09	83	12,51

Механическая трансмиссия (индекс "1")

Муфта сцепления

постоянно замкнутая, сухого трения, гидросервированная

Коробка передач

четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре - назад. Выпускается в вариантах, приспособленных и неприспособленных под установку вала отбора мощности и ходоуменьшителя. Трансформируется в шестискоростную блокировкой первой передачи нормального и ускоренного диапазонов (для части комплектаций тракторов болотоходной модификации)

Главная передача, бортовые фрикционы, тормоза и бортовые редукторы такие же, как у гидромеханической трансмиссии.

Максимальные тяговые усилия и скорости движения тракторов с механической трансмиссией с двигателем мощностью 180 л.с. (при номинальной частоте вращения коленчатого вала)

Передача	вперед				назад
	норм. диапазон		ускор. диапазон		скорость, км/ч
	скорость, км/ч	тяговое усилие, кН	скорость, км/ч	тяговое усилие, кН	скорость, км/ч
I	2,58	142	3,07	122	3,01
II	3,57	103	4,25	85	4,18
III	5,20	67	6,20	54	6,06
IV	8,70	35	10,40	27	10,20

Масса

Масса серийных моделей тракторов семейства Т10М находится в диапазоне 14100 - 16760 кг:

базовая модель	16100 кг
облегченный трактор	13000 кг
база под трубоукладчик	17700 кг

Ходовая система

Количество опорных катков с каждой стороны	6 7
Количество поддерживающих катков с каждой стороны	2 1
Механизм натяжения	гидравлический
Ширина башмака гусеницы, мм	500 690 900 (болотоходный) 460 (облегченный)
Шаг, мм	203
Высота грунтозацепа, мм	65
Удельное давление на грунт, МПа	0,076

Габаритные размеры

Габаритные размеры тракторов Т10М всех модификаций и комплектаций укладываются в железнодорожный габарит.
Базовая модель имеет габариты, мм:

Длина	4210
Ширина	2480
Высота	3250
Колея	1880
База	2880

Колея тракторов болотоходных модификаций - 2280 мм. Ширина - 3230 мм.

База тракторов с гусеничными тележками:
- пятикатковыми - 2517 мм
- семикатковыми - 3225 мм.
